Расходомеры МастерФлоу МФ 5.2.1 (Промприбор)

Есть вопросы? Наши квалифицированные специалисты готовы проконсультировать вас.
Пишите свои вопросы или отправляйте заявку на нашу почту: gt@gigaterm.ru

Задать вопрос

Хит

Расходомеры МастерФлоу МФ 5.2.1 (Промприбор)

Цена:

Цена по запросу

Нашли дешевле?

Самовывоз - бесплатно
Доставка - по тарифу ТК

Характеристики

—

Диапазоны измерений основных параметров

Порог чувствительности (gпор), значения минимального (gмин), переходных (gп1 и gп2) и максимального (gмакс) расходов в зависимости от диаметра условного прохода (Ду) и класса преобразователя. Классы Г,Д,Е - диапазон измерения расхода 1:2000, класс В - диапазон измерения расхода 1:500, классы Б, Б2 - диапазон измерения расхода 1:250, класс Э - диапазон измерения расхода 1:10 или 1:100.

Ду, мм	Класс	Расход, м3/ч
Ду, мм	Класс	gпор	gмин	gп1	gп2	gмакс
15	Б, Б2	0,01	0,02	0,033	0,05	5
	В	0,007	0,013	0,026	0,043	6,5
	Э	0,004	0,04	0,4	-	4
20	Б, Б2	0,02	0,04	0,067	0,1	10
	В	0,0125	0,025	0,05	0,0833	12,5
	Г	0,0025	0,005	0,02	0,04	10
	Д	0,0025	0,005	0,01	0,02	10
	Е	0,0025	0,005	-	0,01	10
	Э	0,008	0,08	0,8	-	8
25	Б, Б2	0,036	0,072	0,12	0,18	18
	В	0,02	0,04	0,08	0,13	20
	Э	0,015	0,15	1,5	-	15
32	Б, Б2	0,06	0,12	0,2	0,3	30
	В	0,038	0,076	0,152	0,2533	38
	Г	0,0075	0,015	0,06	0,12	30
	Д	0,0075	0,015	0,03	0,06	30
	Е	0,0075	0,015	-	0,03	30
	Э	0,024	0,24	2,4	-	24
40	Б, Б2	0,09	0,18	0,300	0,45	45
	В	0,055	0,11	0,22	0,367	55
	Э	0,035	0,35	3,5	-	35
50	Б, Б2	0,15	0,3	0,5	0,75	75
	В	0,08	0,16	0,32	0,53	80
	Г	0,019	0,038	0,15	0,3	75
	Д	0,019	0,038	0,075	0,15	75
	Е	0,019	0,038	-	0,075	75
	Э	0,06	0,6	6	-	60
65	Б, Б2	0,24	0,48	0,8	1,2	120
	В	0,13	0,26	0,52	0,87	130
	Э	0,1	1	10	-	100
80	Б, Б2	0,36	0,72	1,2	1,8	180
	В	0,2	0,4	0,8	1,33	200
	Э	0,15	1,5	15	-	150
100	Б, Б2	0,6	1,2	2	3	300
	В	0,36	0,72	1,44	2,4	360
	Э	0,24	2,4	24	-	240
150	Б, Б2	1,14	2,28	3,8	5,7	570
	В	0,62	1,24	2,48	4,13	620
	Э	0,46	4,6	46	-	460
200	Б, Б2	2	4	6,7	10	1000
	В	1,1	2,2	4,4	7,3	1100
	Э	0,8	8	80	-	800
300	Б, Б2	5	10	16,7	25	2500
	В	2,5	5	10	16,7	2500
	Э	2	20	200	-	2000

Цена импульса на импульсном выходе оговаривается при заказе изделия и выбирается из ряда в соответствии с таблицей ниже.

Ду,мм	15	20, 25	32, 40, 50	65, 80	100, 150, 200, 300
Цена импульса, м3/имп	0,000005	0,00001	0,00005	0,0001	0,0005
	0,00001	0,00005	0,0001	0,0005	0,001
	0,00005	0,0001	0,0005	0,001	0,005
	0,0001	0,0005	0,001	0,005	0,01
	0,0005	0,001	0,005	0,01	0,05
	0,001	0,005	0,01	0,05	0,1
	0,005	0,01	0,05	0,1	0,5
	0,01	0,05	0,1	0,5	1

Длительности выходного импульса (мс) в зависимости от его цены и Ду МФ.

Цена импульса м3/имп	Диаметры условного прохода (Ду), мм
Цена импульса м3/имп	15	20	25	32	40	50	65	80	100	150	200	300
0,000005	0,8	-	-	-	-	-	-	-	-	-	-	-
0,00001	2,4	0,8	0,8	-	-	-	-	-	-	-	-	-
0,00005	13,6	7,2	4	1,6	1,6	0,8	-	-	-	-	-	-
0,0001	27,2	14,4	8,8	4	3,2	1,6	0,8	0,8	-	-	-	-
0,0005	138,4	72	44,8	23,2	16	11,2	6,4	4	2,4	0,8	0,8	-
0,001	200	144	89,6	47,2	32	200	13,6	8,8	4,8	2,4	1,6	0,8
0,005	200	200	200	200	163,2	200	68,8	44,8	24,8	14,4	8	3,2
0,01	200	200	200	200	200	200	138,4	89,6	49,6	28,8	16	7,2
0,05	-	200	200	200	200	200	200	200	200	144,8	81,6	36
0,1	-	-	-	200	200	200	200	200	200	200	163,2	72
0,5	-	-	-	-	-	-	200	200	200	200	200	200
1	-	-	-	-	-	-	-	-	200	200	200	200

Метрологические характеристики

Метрологические характеристики преобразователей в зависимости от диапазона расходов и класса.

Наименование характеристики	Класс	Диапазон расходов
Наименование характеристики	Класс	gмин … gпер1	gпер1 … gпер2	gпер2 … gмакс
Пределы допускаемой относительной погрешности, % - преобразования объема в количество выходных импульсов; - преобразования расхода в частоту выходного сигнала; - измерений объема и объемного расхода при отображении на индикаторе МФ исполнений «И»;	Б, В, Г, Д	±3	±2	±1
	Б2	±3	±2	±2
	Е	±2	±2	±1
	Э*	±0,5	±0,25	±0,25

		gмин … 0,025 gмакс	0,025 gмакс … gмакс
Пределы допускаемой относительной погрешности преобразования расхода в выходной сигнал постоянного тока при использовании платы токового выхода, %	Б, Б2, В	±0.025 gмакс/gизм	±1

* Преобразователи класса Э с диапазонов расходов gмин = gмакс/10 и допускаемой погрешностью ±0,25 % могут поставляться по отдельному заказу.

Диапазон температур рабочей среды, °C: 0,5-150
Избыточное давление рабочей среды, МПа, не более: 1,6 или 2,5
Устойчивость к внешнему (50 Гц) магнитному полю напряженностью, А/м: до 400
Гидравлические потери на номинальном (0,5gмакс) расходе, МПа, не более: 0,005
Средний срок службы преобразователей, лет, не менее: 12

МастерФлоу МФ-2.2.1 / МФ-5.2.1 (Промприбор) представляет собой электромагнитный преобразователь, предназначенный для точного измерения объема протекающей жидкости, обладающих электропроводностью не ниже 0,001 С/м. Расходомер применяется в системах водоснабжения, теплоснабжения, в составе тепловычислителей, а также в установках, где требуется достоверный контроль протекания среды по трубопроводу. Сочетание надежности, точности и доступной цены делает прибор востребованным решением при организации коммунального и промышленного учета.

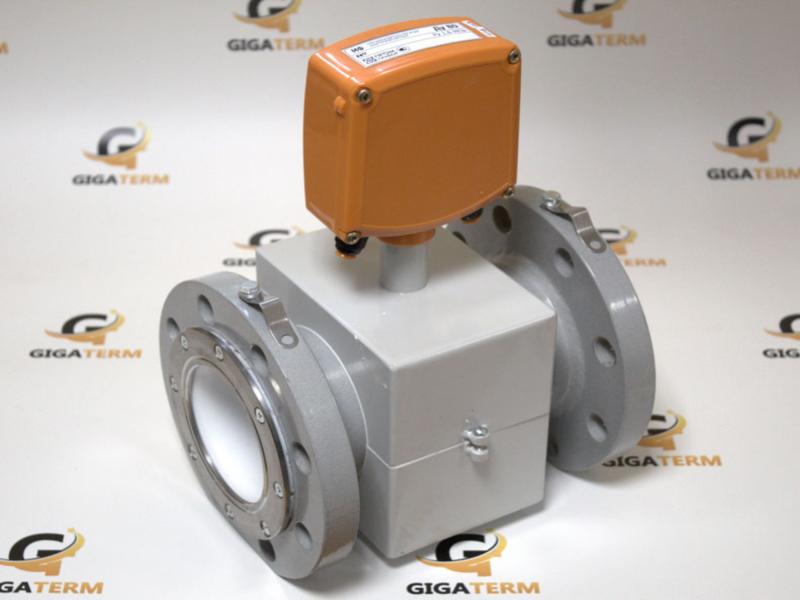

Конструкция МастерФлоу МФ (Промприбор) МФ-2.2.1 / МФ-5.2.1

Расходомер состоит из измерительной части и электронного блока преобразования сигнала. В зависимости от требований объекта, модуль (выносной или встроенный) поставляется с дисплеем или без него. Устройство отличается высокой степенью защиты от внешней среды (IP65 по ГОСТ 14254) и подходит для эксплуатации в сложных условиях.

Материал проточной части и корпуса подобран с учетом коррозионной стойкости. Есть варианты с фланцевыми или межфланцевыми соединениями (тип «сэндвич»). Электроника размещается в металлическом корпусе, устойчивом к вибрации, механическим и климатическим воздействиям.

Диапазоны измерений

МастерФлоу МФ-2.2.1 / МФ-5.2.1 (Промприбор) выпускается в различных типоразмерах — от Ду10 до Ду300. Для каждого предусмотрены точностные классы, определяющие соотношение минимального и максимального расходов: Г, Д, Е (до 1:2000), В (1:500), Б и Б2 (1:250), Э (1:10 или 1:100). Выбор класса определяется требуемой чувствительностью прибора.

Пример рабочих диапазонов по условным диаметрам (класс В):

Ду 15: от 0,013 до 6,5 м3/ч;
Ду 25: от 0,08 до 20 м3/ч;
Ду 50: от 0,32 до 80 м3/ч;
Ду 100: от 1,44 до 360 м3/ч;
Ду 150: от 2,48 до 620 м3/ч;
Ду 200: от 4,4 до 1100 м3/ч;
Ду 300: от 8 до 2000 м3/ч.

Расходомер способен работать с постоянным, переменным и реверсивным потоками жидкости, что расширяет область его применения в автоматизированных системах.

Электропитание и интерфейсы МастерФлоу МФ (Промприбор)

Питание преобразователя осуществляется от внешнего источника постоянного тока 11,5–15 В при максимальном потреблении до 7,5 Вт (500 мА). При использовании цифрового интерфейса RS-485 допускается питание в диапазоне 7–30 В.

Прибор оснащается следующими типами выходных сигналов:

импульсный (с возможностью настройки цены импульса);
частотный;
аналоговый 4–20 мА (опционально);
цифровой: RS-232 в базовом исполнении, RS-485 — по запросу.

Передача информации осуществляется по стандартным протоколам и через специализированные каналы для интеграции в автоматизированные системы учета и управления.

Условия эксплуатации МастерФлоу МФ (Промприбор)

Расходомер предназначен для использования при температуре окружающей среды от -10 до +50 градусов. Относительная влажность может достигать 95% при отсутствии конденсата. Прибор устойчив к электромагнитным помехам, вибрации, ударам и другим внешним воздействиям, характерным для промышленных условий.

Конструкция преобразователя позволяет монтировать его на горизонтальных, вертикальных и наклонных участках трубопровода. Минимальные требования к прямым участкам составляют 2 Ду до и после измерительной части. Это упрощает монтаж расходомера и уменьшает общую длину системы.

Метрология и поверка МастерФлоу МФ (Промприбор)

Все преобразователи проходят поверку и включены в Госреестр средств измерений РФ. Межповерочный интервал составляет 4 года. При необходимости прибор может быть укомплектован метрологическим сертификатом для коммерческого учета тепло- и водоресурсов.

Калибровка и тестирование проводятся на заводе-изготовителе с использованием аттестованных стендов. Все данные о заводской настройке фиксируются в паспорте расходомера.

Комплектация МастерФлоу МФ

В стандартный комплект поставки входят:

электромагнитный преобразователь расхода;
руководство по эксплуатации;
паспорт с отметкой о поверке;
монтажные элементы (в зависимости от исполнения);
по заказу — дисплейный модуль, кабели, блок питания.

Дополнительные опции включают выносной индикатор, аналоговый выход и модуль RS-485. Возможна поставка расходомера в составе тепловычислительных комплексов.

Чтобы купить «МастерФлоу МФ» в компании «Гигатерм», оставьте заявку на сайте или напишите по электронной почте.

Документы

Свидетельство об утверждении типа средств измерений (МФ_№73383-18) 2,8 мб

Декларация соответствия ТР ТС_ЭМС_МФ 1,1 мб

Описание типа средств измерений МФ-2018 (до 04.12.2023) 7,3 мб

Методика поверки (МФ_№73383-18) 2,9 мб

Руководство по эксплуатации МастерФлоу-металл (ред.09.21) 1,7 мб

Руководство по эксплуатации МастерФлоу класса Э (ред.09.21) 1,7 мб

Погрешности преобразователей МастерФлоу по классам в зависимости от соотношения расходов 175,1 кб

Сертификат о признании утверждения типа средств измерений в РК 1,3 мб
